北京/天津/河北/山东/河南/安徽 XYF双层玻璃反应釜组合装置

HEZE XINYUAN
所属分类:常压蒸馏
产品详情:

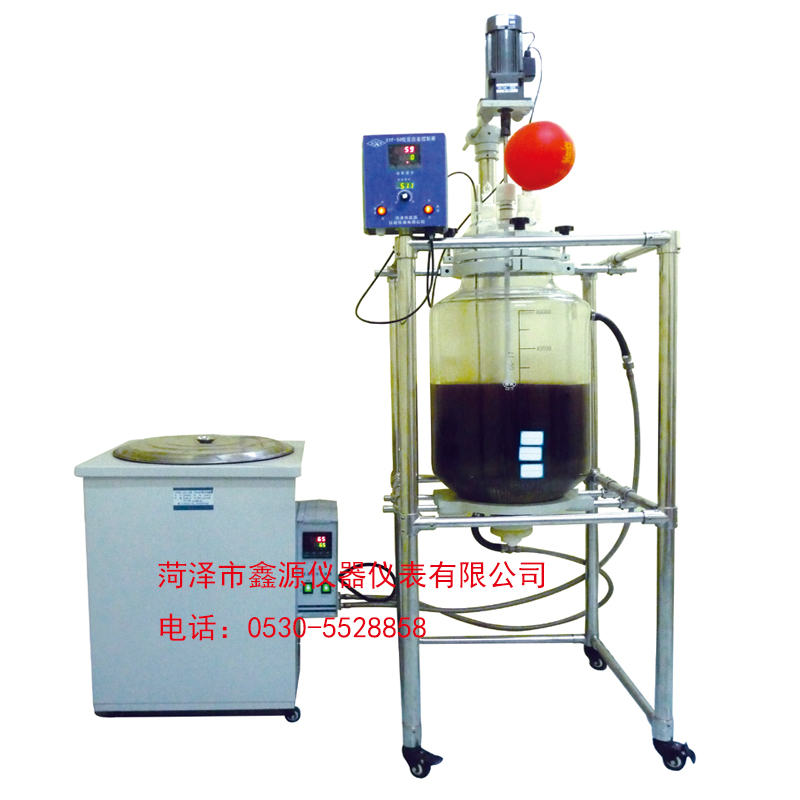

XYF-100双层玻璃反应釜蒸馏及回流装置



 双层玻璃反应釜可配备高温循环机,低温循环机,真空泵等设备。反应温度范围为-80℃~300℃,搅拌转速为0~465R/min,真空度可达到0.098mpa。



主要特点:

1·双层玻璃反应釜数显变频(温度转速双数显),交流电机。转速恒定,无电刷、无火花,安全稳定,可连续工作。
2.全套双层玻璃反应釜仪器采用GG17|(高硼硅玻璃特性见附表)高硼硅玻璃设计生产,有良好的化学、物理性能。
3.玻璃夹层接口通上热油经过循环,可做加热反应,通上冷冻液可进行低温反应。
4.可在常温下反应,通上自来水即能快速将反映热量带走。
5.下放料口具法兰口和最新放料阀门,容器内无死角,可拆卸便于固体物料出料。
6.五口反应器盖,特大口设计便于清洁,标准口插口可选择组装回流,蒸馏合成装置。(瓶口数和瓶口尺寸可定做)
7.成套装置,与反应物料的接触均是玻璃和聚四氟乙烯,高强度耐酸碱性,使实验的成功更有保证。
8.采用机械密封,使气密性得到的很好的提高。
双层玻璃反应釜真正可以实现实验的一机多用,满足不同实验的方方面面的需要,此套双层玻璃反应釜可以进行:
1.真空搅拌反应
2.高温,低温反应
3.恒速运转混匀反应
4.可以蒸馏,回流,浓缩
5.负压操作,分液功能
6.通过组装精馏柱进行精馏
7.根据具体的要求组装成玻璃反应釜生产线。
8.针对植物提取,浓缩有良好的工艺效果
9.搅拌分离,配置分液装置,效果明显
10.进行超细粉的反应制作,卫生级制作药物,看的见,干净。
11.可以取代旋转蒸发器,进行高纯度的物料浓缩,配置超声波搅拌,成倍的减少反应时间。
12.无论分离还是合成,加料方便,操作简易。



以下为本套双层玻璃反应釜标准配件:

配件名称

数量

备注

双层玻璃反应釜釜体

1

有效容积5L,带有夹层,可通入冷(热)介质进行降温(加热)。

双层玻璃反应釜釜帽

1

六口釜帽,均为标准玻璃球磨口,也可根据要求制作釜帽。

恒压漏斗

1

容量500ml,用于真空状态下滴加。

玻璃冷凝器

1

冷凝回流

搅拌杆

1

用于搅拌

双层玻璃反应釜下出料

1

用于反应完成后物料放出。

搅拌电机

1

40W防爆电机,带万向连接,连接搅拌杆进行搅拌,

变频器

1

防爆变频器,转速显示及调节,釜体内温度显示。

数显温度传感器

1

探测釜体内温度。

双层玻璃反应釜支架

1

各固定件配备齐全。

玻璃塞头

3

分别为恒压漏斗上1个,冷凝器上一个,投料口1个。



关于50L双层玻璃反应釜配置如下:



序号

配件名称

数量

说明

5L双层釜体

一台

有效容积5L(GG17高硼硅玻璃制做)

2

搅拌电机

一台

搅拌电机:功率40W

3

调速器

一台

带有数字显示功能,直接显示转速(无级调速)

4

6口釜盖

一个

与釜体配套使用 GG17玻璃制作

5

反应釜架子

一套

不锈钢材质井子架一个(具有万向轮便于移动)

6

冷凝器

一个

蒸馏回流冷凝(加大型双蛇形管冷凝器) GG17玻璃,托盘和夹套上下固定,便于保持稳定性

7

四氟放料器

一个

采用进口聚四氟材料,密封垫圈四氟材质耐酸碱耐腐蚀,独家设计大口径放料

8

温度计套管

一个

放温度计

9

恒压漏斗

一个

真空状态下加料

10

四氟搅拌杆

一套

内径不锈钢(二层搅拌)

11

蒸馏冷凝弯管

一个

连接釜盖和冷凝器,用于分离,浓缩。






   玻璃反应釜,是在单层多功能玻璃反应器的基础上经过多年的改进而出的新型玻璃反应器,实现了方便的进行高低温以及迅速升温,降温的实验工艺的要求,是现代实验室,化工,制药,心材料合成的必备仪器。



附件

高硼硅酸盐玻璃简介

  高硼硅酸盐玻璃GG-17耐高温玻璃性能符合ISO3583国际标准,是一种高硼硅玻璃,具有优良的化学性能,他的含硅量在80%以上,玻璃的内部结构稳定性能极为良好,具有良好的机械性能和化学性能,由于它的低热膨胀系数,能更好的耐受较高的温差,并具有良好的灯焰加工性能,是制造实验室用各种加热器皿,结构复杂的玻璃仪器、化工设备和压力水表玻璃等的材料。
高硼硅酸盐玻璃GG-17具体性能如下:
含硅量>80%
应变温度520℃
退火温度560℃
软化温度820℃
折射率1.47
透光率(2mm)92%
弹性模量67KNmm-2
抗张强度40-120Nmm-2
玻璃应力光学常数3.8*10-6mm2/N
加工温度(104dpas)1220℃
热膨胀系数(20-300℃)3.3*10-6K-1
密度(20℃)2.23gcm-1
比热0.9jg-1K-1
导热率1.2Wm-1K-1
耐水性能(ISO 719)1级
耐酸性能(ISO 195)1级
耐碱性能(ISO 695)2级
耐热急变玻璃棒法 玻棒ø6*30mm300℃
  关于高硼硅酸盐玻璃 GG-17玻璃的几点说明
a.高硼硅酸盐玻璃GG-17玻璃制造的仪器如需长期加热和加压,他的最高安全操作温度不应该超过应变温度(520℃)。他在加热到退火温度时,不易变形,如放在适当支架上,在内部不受压力的情况下,可以在段时间内加热到600℃。在此情况下,应使仪器缓慢冷却,籍以减少产生永久应力的程度。
b.高硼硅酸盐玻璃GG-17玻璃管(在25度时)的安全工作压力可根据工作压力可根据下式计算:
P=140T/D P为安全工作压力 单位为 KG/CM2
T为玻璃管壁厚 D为玻璃管内径 单位为MM
具体设计参数:

1、 耐压测试:以直径为2寸以下的 玻璃管道“直管”或“弯头”等连接管件做水压测试,当加压到20kg/cm2时,无破损现象出现,为了保留足够的安全使用系数,建议使用双层玻璃反应釜与冷凝器、玻璃管道不应大于0.35MPa。

2、 抗水性能:取颗粒在直径0.3~0.5mm的玻璃粉末试样,用蒸馏水煮沸1小时、测定Na2O的析出量,每克样品不能大于0.003mg。

3、抗酸性能:将玻璃样品在含量为20.4%的盐酸中煮沸3小时测得其所失重量,以每100cm2的表面积计算不大于0.7mg。

4、 抗碱性能:将玻璃样品在1个当量的浓度NaOH和1个当量浓度的Na2CO3的混合溶液中煮沸三个小时,测得其所失重量,以每100cm2的表面积计算不大于90mg。

5、 加工温度:1220℃,应变温度:520℃,退火温度:560℃,软化温度:820℃。
